Descripción

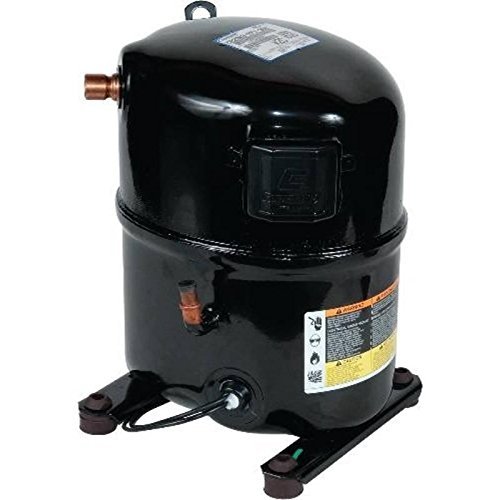

El RST80C1E-TA5-959 es un compresor hermético Copeland de la línea Copelaweld de la serie RST, calificado con R-448A en media temperatura y con 8,390 BTU/h en su condición de calificación. Copeland le publica 1.45 pulg³/rev de desplazamiento; es la cifra que manda al buscar un equivalente. De fábrica sale con 6 configuraciones de armado; la diferencia está en conexiones y accesorios. En cambio, en Compresores Cosur lo manejamos como equipo de reemplazo, con revisión previa de compatibilidad eléctrica y de conexiones.
Qué significa cada bloque de la clave este modelo
Mucha gente pide el compresor por los primeros caracteres y ahí empieza el problema. También, en el RST80C1E-TA5-959, las terminaciones cambian el motor: mismo cuerpo, distinta alimentación. Es lo primero que revisamos de la foto de la placa.
| Identificador de serie | RST |
|---|---|
| Sufijos de fábrica | TA5 · 959 |
| Voltajes que Copeland lista | 200/230 V |
| Hz con datos publicados | 60 Hz |
| Refrigerantes calificados | R-448A, R-404A, R-449A |
Lista de materiales del RST80C1E-TA5-959
Copeland arma la misma clave con más de una lista de materiales. Es decir, cambian las conexiones y los accesorios, no el cuerpo ni el motor. Estas son las versiones publicadas del RST80C1E-TA5-959:
| Clave | Modelo de fábrica | Succión | Ø succión | Descarga | Ø descarga | Conexión eléctrica | Piezas de montaje |
|---|---|---|---|---|---|---|---|
| 150 | RST80C1E-TA5 | tubo liso (stub) | 1/2" | tubo liso (stub) | 3/8" | — | Sí |
| 200 | RST80C1E-TA5 | tubo liso (stub) | 1/2" | tubo liso (stub) | 3/8" | — | No |
| 201 | RST80C1E-TA5 | tubo liso (stub) | 1/2" | tubo liso (stub) | 3/8" | Flag Terminal | Sí |
| 202 | RST80C1E-TA5 | tubo liso (stub) | 1/2" | tubo liso (stub) | 3/8" | Flag Terminal | Sí |
| 901 | RST80C1E-TA5 | tubo liso (stub) | 1/2" | tubo liso (stub) | 3/8" | Flag Terminal | Sí |
| 959 | RST80C1E-TA5 | tubo liso (stub) | 1/2" | tubo liso (stub) | 3/8" | Flag Terminal | Sí |
Notas de fábrica: 1/4 ID PROCESS ELBOW UP 1/2 ID SUCT ELBOW UP 3/8 ID DISCH ELBOW UP UNIVERSAL BASEPLATE HANGER TAB 8 X 4.8 MTG ARRANGEMENT W/WELD NUT TO MOUNT SERVICE VALVE DISCHARGE & PROCESS FITTINGS ON OPPOSITE SIDE WHEN FACING OFF-CENTERED T-BOX SUCTION IN UPPER SHELL OPPOSITE SIDE OF OTHER FITTINGS
Dimensiones y conexiones del RST80C1E-TA5-959
Por otro lado, con 39 lb de peso de embarque conviene prever la maniobra antes de bajarlo del rack. Lleva 22 oz de aceite de origen. En cambio, en un sistema con retorno deficiente el nivel real puede quedar muy distinto.
| Desplazamiento | 1.45 pulg³/rev |
|---|---|
| Largo total | 10.3 pulg |
| Ancho total | 7.1 pulg |
| Alto total | 9.8 pulg |
| Separación de barrenos (largo) | 8 pulg |
| Separación de barrenos (ancho) | 4.8 pulg |
| Conexión de succión estándar | 1/2 tubo liso (stub) |
| Conexión de descarga estándar | 3/8 tubo liso (stub) |
| Carga inicial de aceite | 22 oz |
| Recarga de aceite | 20 oz |
| Peso de embarque | 39 lb |
Corrientes y protección del RST80C1E-TA5-959
Estos son los valores eléctricos que publica Copeland para el RST80C1E-TA5-959. Por lo tanto, para elegir contactor se usa el RLA de 5.7 A y para el interruptor y el calibre del cable el de 5.1 A: son dos números distintos a propósito. Además, el arranque pide 36 A de rotor bloqueado, así que la protección y el transformador de control deben estar dimensionados para ese pico.
| RPM | 3500 |
|---|---|
| LRA (rotor bloqueado, voltaje alto) | 36 A |
| MCC (corriente máxima continua) | 8 A |
| RLA para contactor (MCC ÷ 1.4) | 5.7 A |
| RLA para interruptor y calibre (MCC ÷ 1.56) | 5.1 A |
Capacidad publicada por Copeland
Copeland publica el rendimiento del RST80C1E-TA5-959 por combinación de refrigerante, frecuencia y alimentación. Además, la capacidad cambia bastante entre 50 y 60 Hz y entre un refrigerante y otro; por lo tanto, conviene comparar contra la condición real de su equipo:
| Refrigerante | Frecuencia | Alimentación | Capacidad | Aplicación | Estatus |
|---|---|---|---|---|---|
| R-448A | 60 Hz | 200/230 V · 3 fases | 8,390 BTU/h | media temperatura | Modelo de producción para equipo original |
| R-404A | 60 Hz | 200/230 V · 3 fases | 8,170 BTU/h | media temperatura | Modelo de producción para equipo original |
| R-449A | 60 Hz | 200/230 V · 3 fases | 8,390 BTU/h | media temperatura | Modelo de producción para equipo original |
La capacidad del RST80C1E-TA5-959 no es un solo número
Entre la condición más baja y la más alta que publica Copeland para el RST80C1E-TA5-959 hay 220 BTU/h de diferencia, un 3% más de capacidad. Además, el extremo bajo es R-404A a 60 Hz (8,170 BTU/h) y el alto R-448A a 60 Hz (8,390 BTU/h). Díganos en qué condición trabaja su sistema y le decimos si este compresor le queda justo, corto o sobrado.
En qué instalaciones se monta
Por lo tanto, según las condiciones publicadas por Copeland, el RST80C1E-TA5-959 está calificado para media temperatura. Sin embargo, los refrigerantes con capacidad publicada para este modelo son R-448A, R-404A, R-449A, y hay valores a 60 Hz.
- Refrigeración comercial: cámaras de conservación, cuartos fríos y exhibidores de media temperatura.
- Además, racks y centrales: como compresor individual dentro de un rack, siempre que la alimentación coincida con la del resto del banco.
Revisión previa a la instalación del RST80C1E-TA5-959
Un compresor bien seleccionado se echa a perder en el montaje. También, con los datos del RST80C1E-TA5-959 en la mano, esto es lo que revisamos:
- Protección: la corriente máxima continua publicada es de 8 A. Además, el interruptor y el relevador de sobrecarga se calculan a partir de ese número, no del consumo del compresor que sale.
- Arranque: pide 36 A de rotor bloqueado. Es decir, si el transformador de control o la acometida vienen justos, el contactor pega y suelta en cada arranque.
- En cambio, tubería: la succión de fábrica es de 1/2 tubo liso (stub) y la descarga de 3/8 tubo liso (stub). Sin embargo, conviene confirmar la medida de su línea antes de desmontar, para no quedarse parado esperando un reductor.
- Aceite: sale de fábrica con 22 oz. En cambio, en sistemas con retorno deficiente el nivel real puede quedar muy distinto al de catálogo.
- Base: la separación de barrenos es de 8 × 4.8 pulg. Por lo tanto, compare contra su base actual antes de programar la maniobra.
- Maniobra: 39 lb de peso de embarque. También prevea el punto de izaje antes de soltarlo del rack.
- Aun así, refrigerante: Copeland publica capacidad de este modelo con R-448A, R-404A, R-449A. De hecho, cargarlo con un refrigerante distinto cambia la presión de descarga y el retorno de aceite, aunque el compresor arranque.
- Arranque y componentes: los herméticos monofásicos dependen del relevador, el capacitor de arranque y el protector térmico. Por lo tanto, si el compresor zumba y bota la protección, casi siempre el problema está en esos componentes, no en el motor.
De dónde salen estos datos
No inventamos especificaciones: los números del RST80C1E-TA5-959 salen del buscador de producto de Copeland, la base oficial del fabricante. Si su placa dice algo distinto, no lo dé por error: mándela y le confirmamos de qué revisión se trata.
Preguntas frecuentes sobre el RST80C1E-TA5-959
¿Qué contactor y qué protección lleva el RST80C1E-TA5-959?
Copeland publica RLA de 5.7 A para selección de contactor y 5.1 A para interruptor y calibre de cable, con 36 A de rotor bloqueado en el arranque. El dimensionamiento final lo da el diseño del tablero, pero de ahí se parte.
¿Se puede reparar el RST80C1E-TA5-959?
No. Aun así, un Copelaweld es de carcasa soldada: no se abre ni se rectifica como un semihermético. Cuando falla se reemplaza. Lo que sí hacemos es dejar el sistema en condiciones — limpieza de línea tras quemadura, filtro deshidratador nuevo y verificación del retorno de aceite — para que el compresor nuevo no repita la falla.
¿Puedo usar otra lista de materiales del RST80C1E-TA5-959?
Sin embargo, en muchos casos sí, porque el cuerpo y el motor son los mismos. Lo que hay que revisar es la tabla de esta página: conexiones, conexión eléctrica y piezas de montaje. Además, si la versión alterna trae otra conexión, se adapta; en cambio, si cambia el bloque de terminales, hay que revisar el tablero.
¿Hacen envíos a toda la República?
Sí. Enviamos a todo México con embalaje para transporte y guía de rastreo. De hecho, para foráneos confirmamos disponibilidad y tiempo de entrega antes de facturar.
¿El RST80C1E-TA5-959 sigue disponible?
Copeland lo tiene catalogado dentro de su línea Hermético, con estatus modelo de producción para equipo original. Por lo tanto, en Compresores Cosur lo conseguimos nuevo cuando hay inventario y, si esa clave ya no existe, le decimos cuál es el reemplazo correcto para su equipo.
¿Qué diámetro de succión y descarga trae el RST80C1E-TA5-959?
De fábrica trae succión de 1/2 tubo liso (stub) y descarga de 3/8 tubo liso (stub). De hecho, si su instalación tiene otro diámetro se resuelve con reducción; sin embargo, conviene confirmarlo antes de desmontar el compresor anterior.
Servicios alrededor del RST80C1E-TA5-959
Cambio y limpieza de sistema
Reemplazo del compresor, limpieza de la línea tras quemadura, filtros y deshidratado antes del arranque.
Instalación y arranque
Por eso, montaje, conexión eléctrica, carga de refrigerante y puesta en marcha con reporte de parámetros.
Más equipos de la misma línea
Catálogo completo de compresores Copeland herméticos con sus condiciones de operación publicadas.
Cotice el RST80C1E-TA5-959
Es decir, mándenos la foto de la placa del compresor y le confirmamos disponibilidad, precio y tiempo de entrega el mismo día. Si esta clave ya no existe, le decimos cuál es el reemplazo correcto.
