Descripción

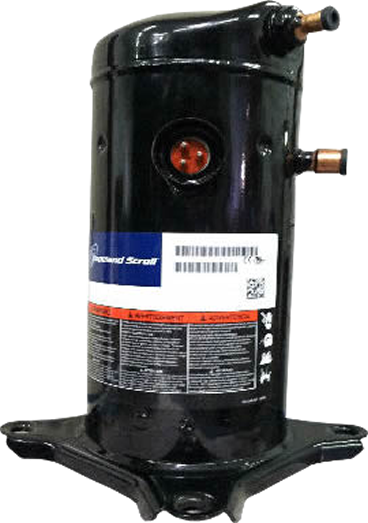

El ZR24K3E-PFV es un compresor scroll Copeland de la serie ZR, calificado con R-407C en aire acondicionado, con una capacidad publicada de 23,400 BTU/h en esa condición. De hecho, su desplazamiento es de 2.08 pulg³/rev, que es el dato con el que se compara contra cualquier alterna. Hay 3 versiones de fábrica de esta clave, según las conexiones y lo que trae incluido. Por otro lado, en Compresores Cosur lo conseguimos y verificamos contra su equipo que la alimentación y las conexiones coincidan antes de facturar.
Desglose de la clave ZR24K3E-PFV
Mucha gente pide el compresor por los primeros caracteres y ahí empieza el problema. Ahora bien, en el ZR24K3E-PFV, las terminaciones cambian el motor: mismo cuerpo, distinta alimentación. Es lo primero que revisamos de la foto de la placa.
| Bloque de serie | ZR |
|---|---|
| Bloque de capacidad nominal | 24 |
| Terminaciones de la clave | PFV |
| Alimentación eléctrica publicada | 208/230 V |
| Frecuencias del fabricante | 60 Hz |
| Refrigerantes con capacidad publicada | R-407C |
Versiones de fábrica del ZR24K3E-PFV
Por otro lado, los caracteres finales del número de modelo no son un consecutivo: son el código de lista de materiales con el que Copeland identifica la combinación exacta de piezas. Esto es lo que publica para el ZR24K3E-PFV:
| Clave | Modelo de fábrica | Succión | Ø succión | Descarga | Ø descarga | Conexión eléctrica | Piezas de montaje |
|---|---|---|---|---|---|---|---|
| 230 | ZR24K3E-PFV | tubo liso (stub) | 3/4" | tubo liso (stub) | 1/2" | Flag Terminal | Sí |
| 511 | ZR24K3E-PFV | — | 3/4" | — | 1/2" | — | Sí |
| 522 | ZR24K3E-PFV | tubo liso (stub) | 3/4" | tubo liso (stub) | 1/2" | — | Sí |
Notas de fábrica: 3/4 IN (19MM) ID SUCT STRAIGHT 1/2 IN (12.7MM) ID DISCH STRAIGHT 4 FT MTG INT’L W/T-COVER OIL MTG PTS & REMOTE RUN CAP THAILAND ONLY
Medidas y datos físicos
Con 58 lb de peso de embarque conviene prever la maniobra antes de bajarlo del rack. En consecuencia, la carga de aceite de fábrica es de 38 oz; sin embargo, si el sistema traía aceite retenido en trampas, el nivel se corrige con el equipo estabilizado.
| Desplazamiento | 2.08 pulg³/rev |
|---|---|
| Largo total | 9.69 pulg |
| Ancho total | 9.69 pulg |
| Alto total | 14.33 pulg |
| Separación de barrenos (largo) | 7.5 pulg |
| Separación de barrenos (ancho) | 7.5 pulg |
| Conexión de succión estándar | 3/4 tubo liso (stub) |
| Conexión de descarga estándar | 1/2 tubo liso (stub) |
| Carga inicial de aceite | 38 oz |
| Recarga de aceite | 34 oz |
| Peso de embarque | 58 lb |
| Potencia nominal | 2 HP |
Valores eléctricos publicados
Estos son los valores eléctricos que publica Copeland para el ZR24K3E-PFV. Por lo tanto, para elegir contactor se usa el RLA de 13.6 A y para el interruptor y el calibre del cable el de 12.2 A: son dos números distintos a propósito. Además, el arranque pide 61 A de rotor bloqueado, así que la protección y el transformador de control deben estar dimensionados para ese pico.
| RPM | 3500 |
|---|---|
| LRA (rotor bloqueado, voltaje alto) | 61 A |
| MCC (corriente máxima continua) | 19 A |
| RLA para contactor (MCC ÷ 1.4) | 13.6 A |
| RLA para interruptor y calibre (MCC ÷ 1.56) | 12.2 A |
| Expediente UL | SA2337-19940614 |
Rendimiento de catálogo
Copeland publica el rendimiento del ZR24K3E-PFV por combinación de refrigerante, frecuencia y alimentación. Además, la capacidad cambia bastante entre 50 y 60 Hz y entre un refrigerante y otro; por lo tanto, conviene comparar contra la condición real de su equipo:
| Refrigerante | Frecuencia | Alimentación | Capacidad | Aplicación | Estatus |
|---|---|---|---|---|---|
| R-407C | 60 Hz | 208/230 V · 1 fases | 23,400 BTU/h | aire acondicionado | Disponible solo fuera de Estados Unidos |
Para qué equipos sirve
En la práctica, según las condiciones publicadas por Copeland, el ZR24K3E-PFV está calificado para aire acondicionado. Por eso, los refrigerantes con capacidad publicada para este modelo son R-407C, y hay valores a 60 Hz.
- Aire acondicionado: equipos paquete y sistemas divididos con condensación por aire o agua.
- Es decir, racks y centrales: como compresor individual dentro de un rack, siempre que la alimentación coincida con la del resto del banco.
Lo que conviene revisar antes de bajar el equipo
La mayoría de las fallas prematuras que nos llegan a taller no vienen del compresor sino del montaje. Por eso, estos son los puntos que conviene verificar con los datos propios del ZR24K3E-PFV:
- Protección: la corriente máxima continua publicada es de 19 A. Por eso, el interruptor y el relevador de sobrecarga se calculan a partir de ese número, no del consumo del compresor que sale.
- Arranque: pide 61 A de rotor bloqueado. Sin embargo, si el transformador de control o la acometida vienen justos, el contactor pega y suelta en cada arranque.
- Ahora bien, tubería: la succión de fábrica es de 3/4 tubo liso (stub) y la descarga de 1/2 tubo liso (stub). Es decir, conviene confirmar la medida de su línea antes de desmontar, para no quedarse parado esperando un reductor.
- Aceite: sale de fábrica con 38 oz. Por lo tanto, en sistemas con retorno deficiente el nivel real puede quedar muy distinto al de catálogo.
- Base: la separación de barrenos es de 7.5 × 7.5 pulg. En cambio, compare contra su base actual antes de programar la maniobra.
- Maniobra: 58 lb de peso de embarque. De hecho, prevea el punto de izaje antes de soltarlo del rack.
- Por otro lado, refrigerante: Copeland publica capacidad de este modelo con R-407C. También cargarlo con un refrigerante distinto cambia la presión de descarga y el retorno de aceite, aunque el compresor arranque.
- Sentido de giro: un scroll trifásico comprime en un solo sentido. Además, si al arrancar hace ruido y no levanta presión, lo primero que se revisa es la secuencia de fases.
Ficha de fábrica del ZR24K3E-PFV
No inventamos especificaciones: los números del ZR24K3E-PFV salen del Online Product Information oficial de Copeland, la base oficial del fabricante. Ante cualquier diferencia con la placa física, escríbanos con la foto y lo aclaramos antes de cotizar.
Dudas comunes sobre el ZR24K3E-PFV
¿Qué diámetro de succión y descarga trae el ZR24K3E-PFV?
Sin embargo, de fábrica trae succión de 3/4 tubo liso (stub) y descarga de 1/2 tubo liso (stub). Si su instalación tiene otro diámetro se resuelve con reducción; sin embargo, conviene confirmarlo antes de desmontar el compresor anterior.
¿Qué contactor y qué protección lleva el ZR24K3E-PFV?
Copeland publica RLA de 13.6 A para selección de contactor y 12.2 A para interruptor y calibre de cable, con 61 A de rotor bloqueado en el arranque. El dimensionamiento final lo da el diseño del tablero, pero de ahí se parte.
¿Se puede reparar el ZR24K3E-PFV?
No. Sin embargo, un scroll es de carcasa soldada: no se abre ni se rectifica como un semihermético. Cuando falla se reemplaza. Lo que sí hacemos es dejar el sistema en condiciones — limpieza de línea tras quemadura, filtro deshidratador nuevo y verificación del retorno de aceite — para que el compresor nuevo no repita la falla.
¿Puedo usar otra lista de materiales del ZR24K3E-PFV?
Es decir, en muchos casos sí, porque el cuerpo y el motor son los mismos. Lo que hay que revisar es la tabla de esta página: conexiones, conexión eléctrica y piezas de montaje. Por eso, si la versión alterna trae otra conexión, se adapta; en cambio, si cambia el bloque de terminales, hay que revisar el tablero.
¿Hacen envíos a toda la República?
Sí. Enviamos a todo México con embalaje para transporte y guía de rastreo. También, para foráneos confirmamos disponibilidad y tiempo de entrega antes de facturar.
¿El ZR24K3E-PFV sigue disponible?
Copeland lo tiene catalogado dentro de su línea Scroll, con estatus disponible solo fuera de estados unidos. En cambio, en Compresores Cosur lo conseguimos nuevo cuando hay inventario y, si esa clave ya no existe, le decimos cuál es el reemplazo correcto para su equipo.
Qué más hacemos con este compresor
Cambio y limpieza de sistema
Reemplazo del compresor, limpieza de la línea tras quemadura, filtros y deshidratado antes del arranque.
Instalación y arranque
También, montaje, conexión eléctrica, carga de refrigerante y puesta en marcha con reporte de parámetros.
Más equipos de la misma línea
Catálogo completo de compresores Copeland Scroll con sus condiciones de operación publicadas.
Cotice el ZR24K3E-PFV
Por lo tanto, mándenos la foto de la placa del compresor y le confirmamos disponibilidad, precio y tiempo de entrega el mismo día. Si esta clave ya no existe, le decimos cuál es el reemplazo correcto.
